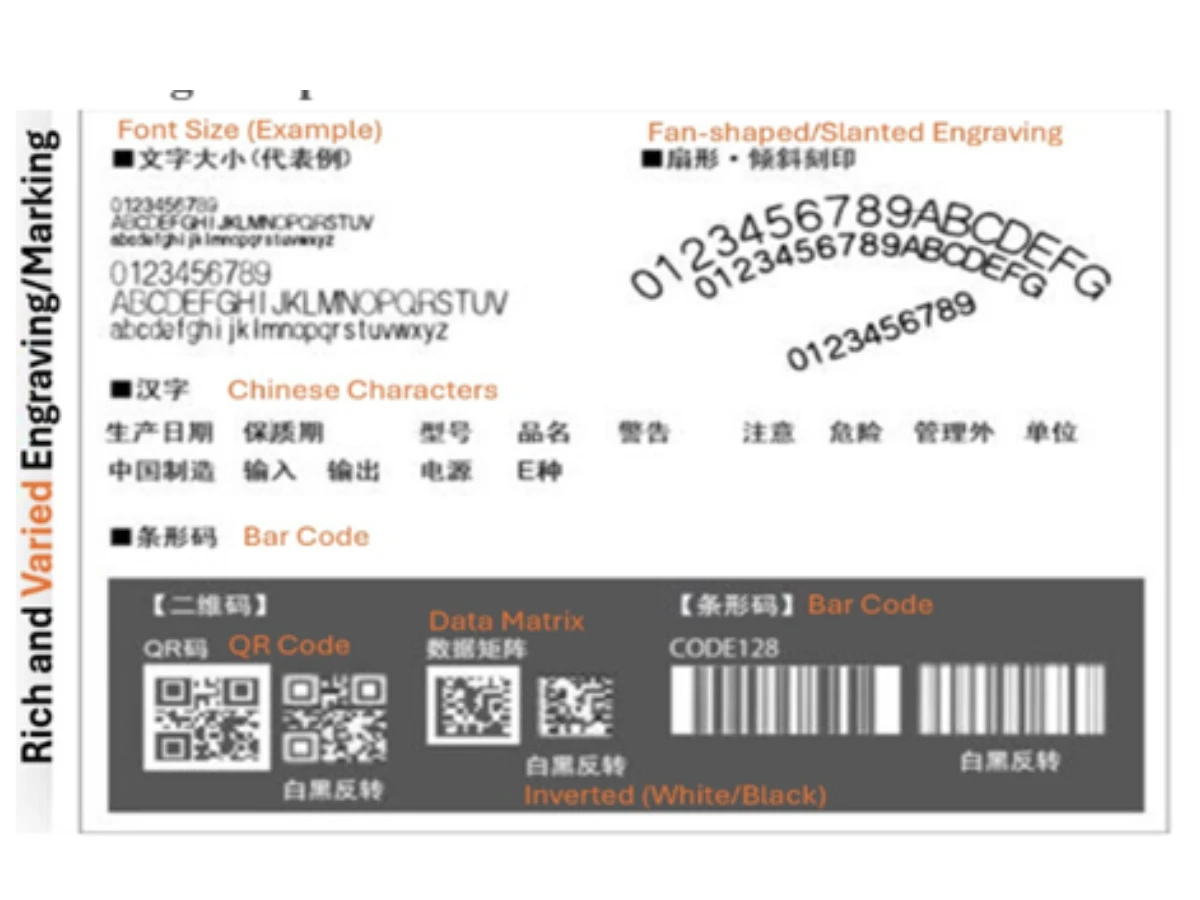

Märgistusnäidis
• Valikulised CO2 / FAYB / UV laserid
• MARK + CCD täppispositsioneerimine
• ±0,02 mm märgistustäpsus
• Graveerib hiina, inglise keelt, numbreid, sümboleid, logosid, vöötkoode, QR-koode, graafikat Integreerub MES/Shopfloor süsteemidega
• Visuaalse malli redigeerimine; pukseerige-ja-kukkuge vöötkoodi positsioneerimine
Tarkvara toimimine
Visuaalse malli redigeerimine{0}}reaalajas PCB-kuvariga
Redigeerige otse reaalajas PCB paigutusel. Reguleerige hõlpsalt märgistusala, teksti asukohta, vahekaugusi ja muud. Kasutajasõbralik-, kiire ja ühildub mitme vöötkoodistandardiga. Malle saab luua umbes3 minutit.
01
Täielikult visuaalne CCD-põhine redigeerimine
Kõik muudatused tehakse reaalajas CCD-kaamera tagasiside abil, muutes toimingud intuitiivseks, lihtsaks ja mugavaks.
02
Kahekordse märgistamise vältimine
Sisseehitatud funktsioon sama vöötkoodi teabe uuesti märgistamise vältimiseks, tagades andmete kordumatuse.
03
Vöötkoodi massiivi funktsioon
Võimaldab mitme plaadi või mitme vöötkooditüübi kiiret ja lihtsat märgistamist ühele PCB-le. Ideaalne mitme paneeli või spetsifikatsiooniga märgistamiseks.
04
Pukseeri vöötkoodi paigutus
Lihtsalt lohistage vöötkoodid PCB mis tahes kohta. Süsteem märgib reaalajas lohistatavas kohas – pole vaja koordinaate mõõta ega koordinaatide andmeid käsitsi redigeerida. Reguleerimine toimub visuaalselt, lohistades vöötkoodi soovitud kohta, muutes töö äärmiselt intuitiivseks.
05
Mitmekülgsed rakendused

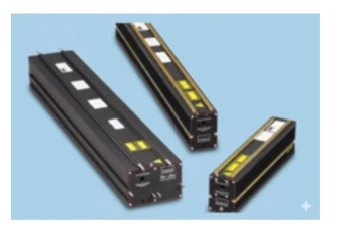

CO₂ Laser
Lasermudel: Synrad 48-seeria
Omadused: vastupidav ja usaldusväärne
Ülemaailmne kasutuselevõtt: kasutatakse üle 50 000 paigalduse kogu maailmas
Kasutusiga: üle 40 000 tunni
Konveieri rööbastee süsteem
Sammmootori ja juhtkruvimehhanismiga varustatud süsteem tagab täpse plaadi{0}}laiuse reguleerimise ja täpse Y-telje positsioneerimise. Rööpa tööjaamal on ülemine-plaat, mis tagab erineva paksusega detailide täiusliku joondamise laseri fookustasandiga, tagades iga kord ühtlase ja kvaliteetse märgistuse.
Operatsioonitarkvara
Intuitiivne,{0}}kasutajasõbralik graafiline liides koos täielike funktsioonidega lihtsaks ja tõhusaks kasutamiseks. Toetab Gerberi failide importi kiireks programmeerimiseks ja pakub valikulist võrguühenduseta pilditöötlusrežiimi paindlikuks redigeerimiseks ja silumiseks igal ajal.

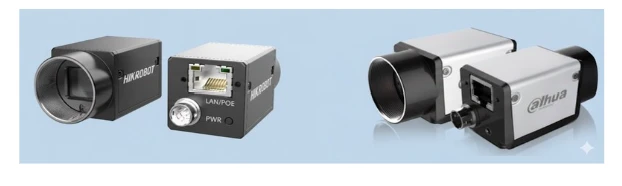

CCD süsteem
Kõrge eraldusvõimega-värvitööstuskaamera + visuaalne pilditöötlussüsteem + CCD positsioneerimissüsteem + vöötkoodi lugemise ja kontrollimise süsteem.
TÖÖTLEMISE EELISED
Täpsus, mis eristab teid
Üli-peen, fokuseeritud laserkiir tagab erakordse märgistamise täpsuse, eemaldades materjali punkthaaval noaga-taolise täpsusega. Kontaktivaba protsess välistab mehaanilise pinge või pinnakahjustused, samas kui minimaalne kuumus-mõjutab tsooni, mis võimaldab keerukat ja kvaliteetset märgistamist, mis ületab tavapäraste meetodite võimalusi.
Püsiv identifitseerimine ja kaubamärgikaitse
Laser-märgistatud koodid, tekst ja sümbolid on püsivad ning vastupidavad kulumisele, korrosioonile ja karmile keskkonnale. Unikaalsed seerianumbrid ja jälgitavuse koodid tagavad toote hõlpsa tuvastamise ja jälgimise. Lasermärgistuse kõrge täpsus ja keerukus muudavad selle paljundamise äärmiselt keeruliseks, pakkudes silmapaistvat-võltsimisvastast kaitset.
Kiirem tootmine, madalamad kulud
Lasermärgistamiseks on vaja ainult elektrienergiat – ei mingeid kulumaterjale, tööriistu ega lisaseadmeid. Täielikult arvuti-juhitav automatiseerimine tagab kiire ja stabiilse töö minimaalse tööjõuga, vähendades oluliselt tegevuskulusid, maksimeerides samal ajal tootmise efektiivsust.

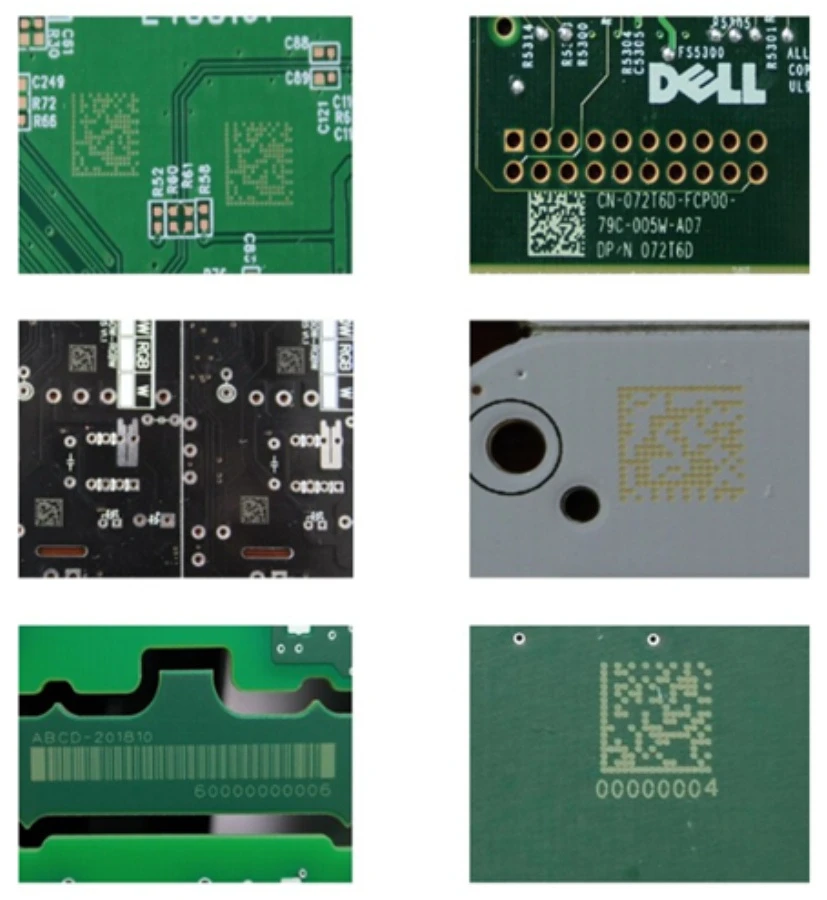

Tüüpilised märgistuse näited
Puhas, roheline ja globaalselt ühilduv
Lasertöötlus on puhas, mittetoksiline ja keskkonnasõbralik lahendus. See vastab rahvusvahelistele keskkonna- ja ekspordieeskirjadele, kõrvaldades siiditrüki ja keemilise söövitusega seotud piirangud. Kulumaterjalideta ja materjalide mahajäämuse puudumisel toetab lasermärgistamine jätkusuutlikku ja tuleviku{3}}valmis tootmist.
Tehnilised andmed
R6-C lasergraveerimismasin
| Üksus | Parameeter |
| Masina mõõtmed | 950 mm (L) x 1550 mm (S) x 1680 (K) Kõrgus (va tornivalgusti |
| u. Kaal | 550 kg |
| Toiteallikas | Ühefaasiline{0}}220 V vahelduvvool, 50 Hz, 1,8 kW |
| Õhuvarustuse nõue | 5–7 kgf/cm² või 0,5–0,7 MPa |
| Konveieri töökõrgus | 900 ±20 mm Reguleeritav |
| Objektiivi kõrguse / fookuse reguleerimine | Käsitsi reguleerimine (vahemik ±10 mm), automaatne teravustamine (valikuline) |
| Konveieri rööbastee laiuse reguleerimine | CNC automaatne reguleerimine |
| PCB transpordi suund | Vasak → Parem / Parem → Vasak (valikuline) |
| Väljalasketoru spetsifikatsioon | 2,5 tolli |
| Ühilduvad PCB mõõtmed | Minimaalne: 50mm x 50mm |
| Maksimaalne: 510 mm x 460 mm | |
| Paksus: 0,5-5 mm | |
| Paneeli ümberpööramise funktsioon | Saadaval (valikuline) |
| PCB käitlemisvõimsus | |
| Max PCB lubatud kaal | Vähem kui 2 kg või sellega võrdne |
| Max Lubatud PCB kõverdumine | < 2 mm |
| Konveieri kiirus | 50 - 300 mm/s |
