Masina tutvustus

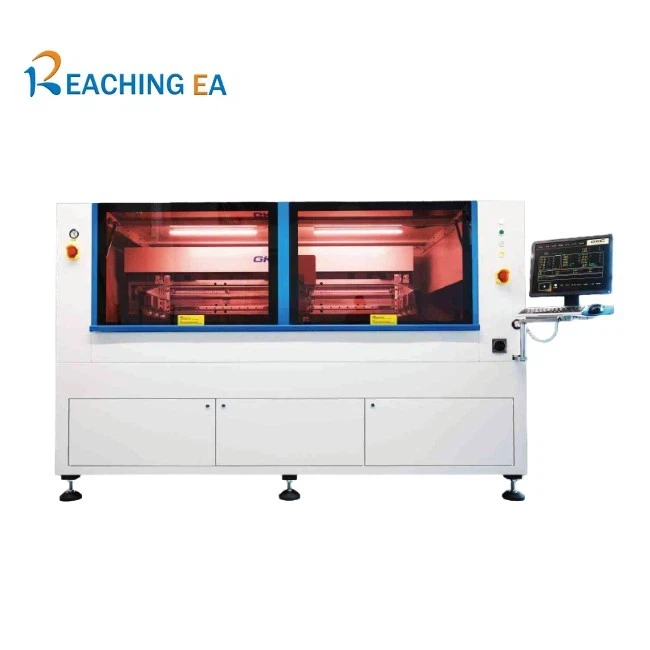

Täisautomaatne jootmispastaprinter H1500 E on loodud suure-täpse SMT-tootmise jaoks, tagades stabiilse, tõhusa ja korratava printimisjõudluse. Täiustatud CCD joondussüsteemi, suure-jäikusega printimisplatvormi ja intelligentse liikumisjuhtimisega varustatud see tagab täpse jootepasta sadestamise suurtele PCB-vormingutele. Selle modulaarne struktuur, kiire šabloonipuhastussüsteem ja voolujooneline kasutajaliides minimeerivad seisakuid ja lihtsustavad tööd. MES-ühenduvuse, jälgitavuse haldamise ja automatiseeritud protsesside jälgimise võimalustega H1500{7}}E pakub tootjatele usaldusväärset ja tõhusat lahendust kaasaegseks intelligentse elektroonika tootmiseks.
Põhifunktsioonid
- Kõrge täpsusega-joondustäiustatud CCD nägemise ja stabiilse märgituvastusega.
- Suur{0}}vormingus printimise võimalusülegabariidiliste PCB-rakenduste toetamine.
- Jäik ja stabiilne platvormtahvli deformatsiooni vähendamiseks ja prindikvaliteeti parandamiseks.
- Arukas juhtimissüsteemreaalajas jälgimise ja-liidesega-, mida on lihtne{2}}kasutada.
- Kiire automaatne puhastussüsteem(kuiv/märg/vaakum), et säilitada šablooni kvaliteet.
- Modulaarne disainhõlbustab hooldust ja vähendab seisakuid.
- MES/jälgitavus ühilduvTööstus 4.0 tootmisliinide jaoks.
- Kiire ja korratav{0}}toimingläbilaskevõime maksimeerimiseks.

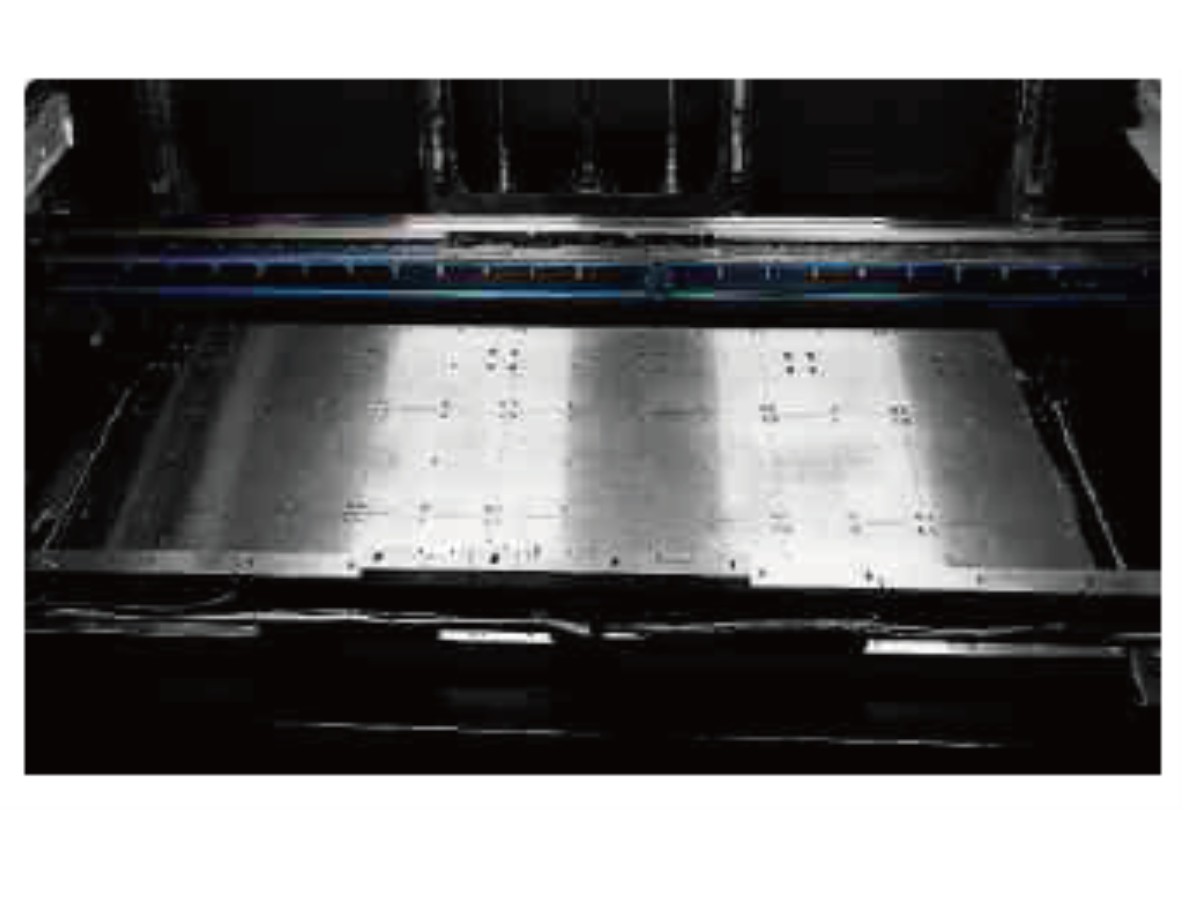

1500 × 510 mm suur-formaadis printimisplatvorm koos suure-tõhusa vaakum-adsorptsioonisüsteemiga tagab substraadi täpse positsioneerimise ja välistab plaadi kõverdumise. See stabiilne ja jäik platvormi disain suurendab oluliselt printimistäpsust ja üldist tootmiskvaliteeti.

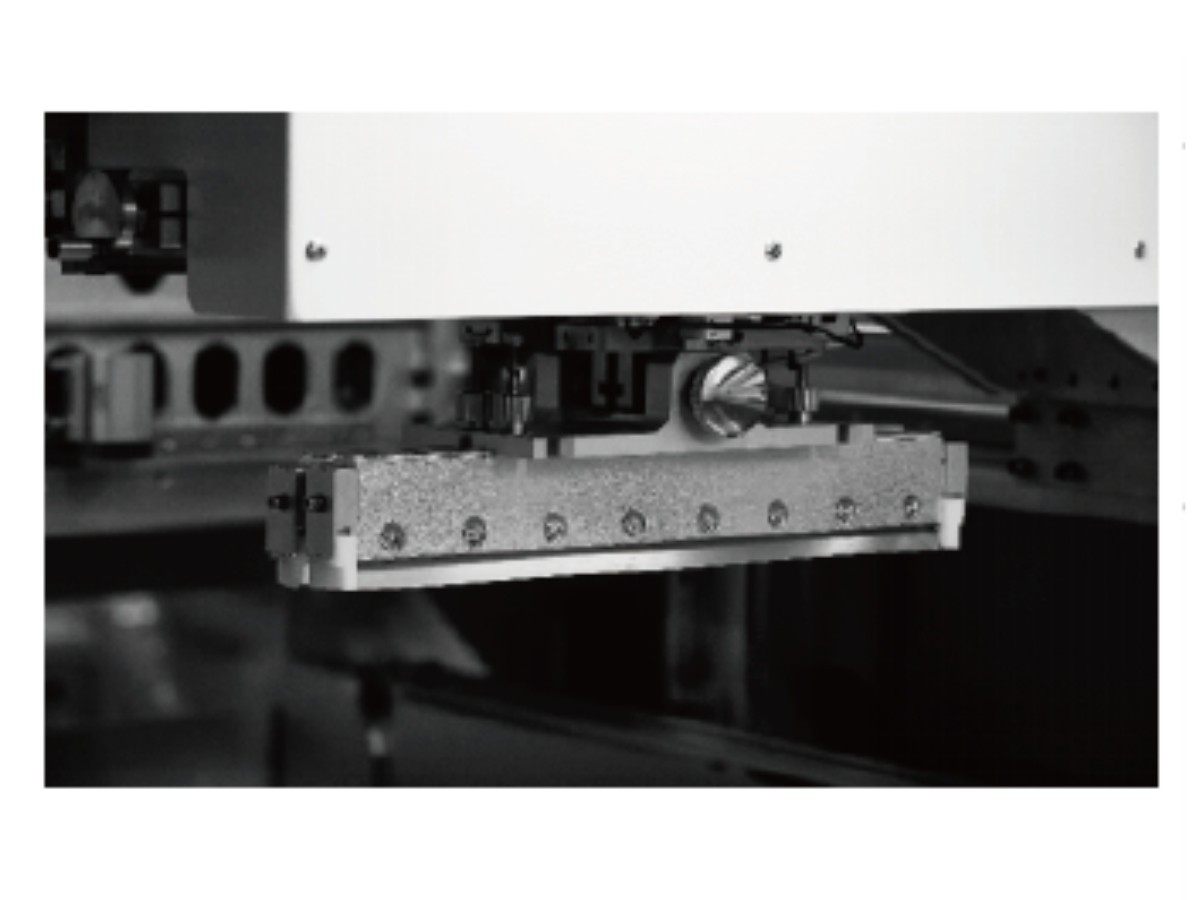

Optimeeritud horisontaalne (X-suunaline) kaabitsasüsteem vähendab jootepasta tarbimist, tagades samal ajal ühtlase sadestumise. Ise-kohanduva kaabitsa ja täiustatud juhtimismehhanismiga tagab see ühtlase prindikvaliteeti isegi suurel-formaadis PCB-del.

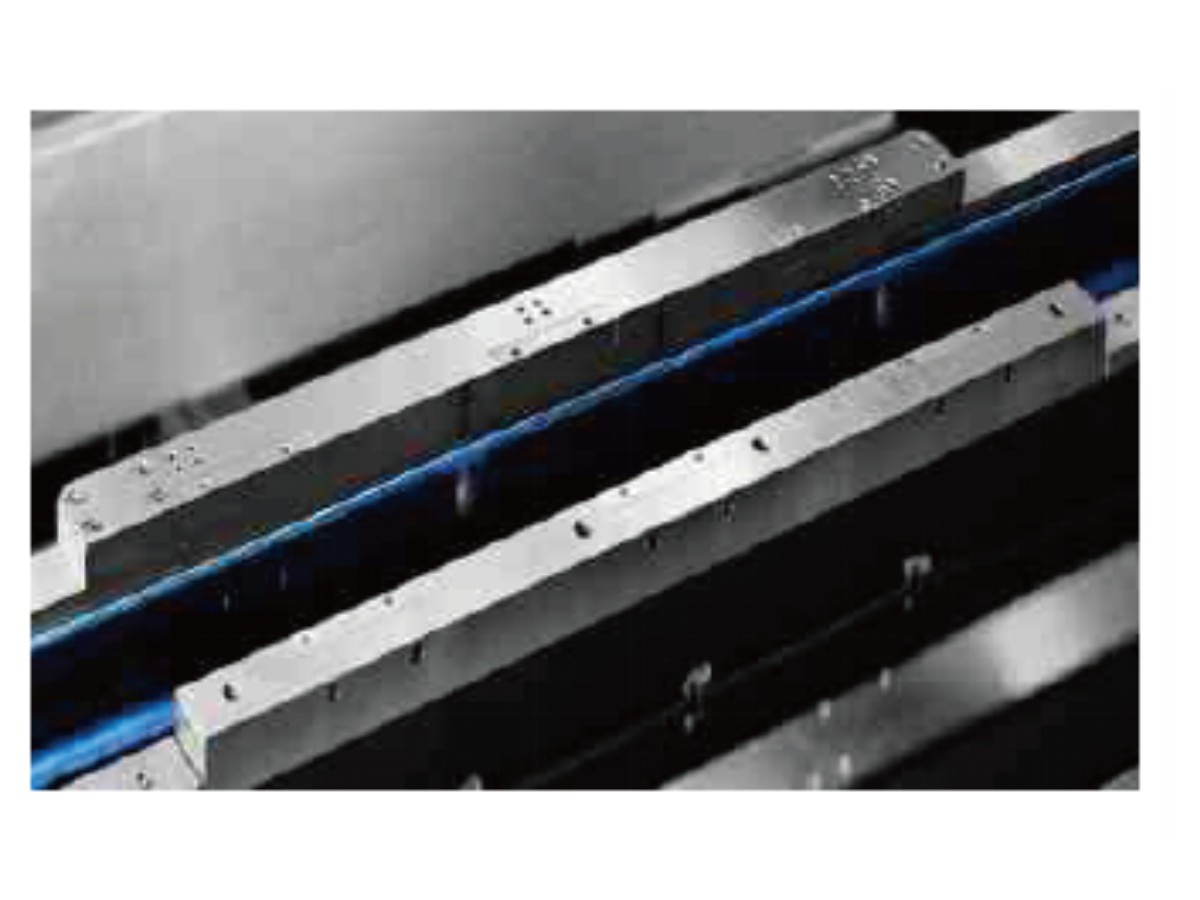

Täisautomaatsel käigukastil on paindlik külgkinnitus, automaatne plaadi paksuse reguleerimine ja tõhus pressimismoodul, mis vähendab protsessi aega ja operaatori töökoormust. Maksimaalse 10 kg substraadi ülekandevõimsusega tagab see tugevama jõudluse ja suurema kohanemisvõime erinevate tootmisvajaduste jaoks.

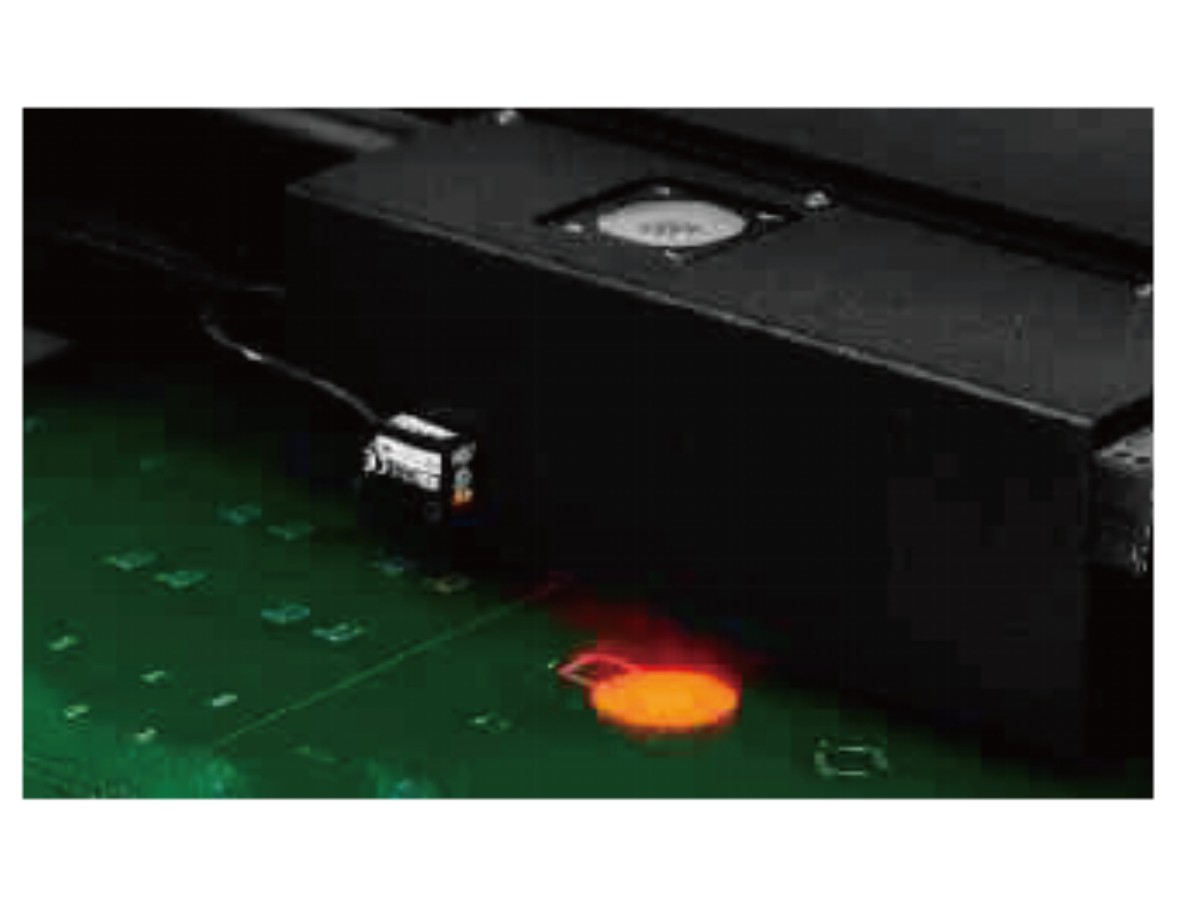

Täiustatud CCD positsioneerimissüsteemil on 1,3 MP kaamera 10 × 8 mm FOV-ga, mis tagab täpse joonduse ja täieliku ühilduvuse erinevate MARK tüüpidega. Täiustatud vöötkoodi skannimise ja suletud-ahela MES-i integreerimisega välistab see käsitsi reguleerimise probleemid ning parandab oluliselt positsioneerimise tõhusust ja tootmise stabiilsust.

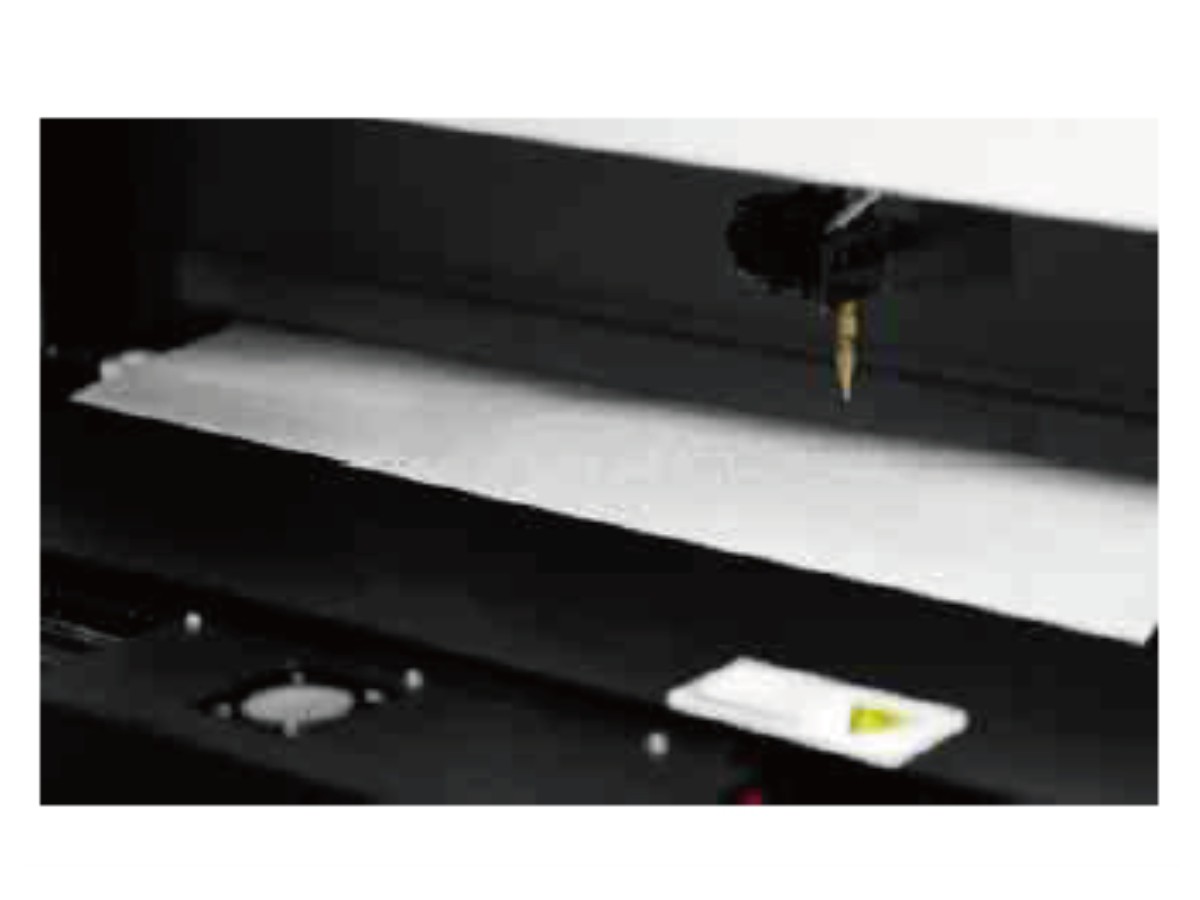

Täiustatud puhastussüsteemil on ülemine tilguti struktuur, mis reguleerib niisutusala automaatselt vastavalt aluspinna pikkusele. Kuiv-, märg- ja vaakumpühkimisrežiimid koos suletud rõngas-tüüpi kummiribaga tagab põhjaliku šablooni puhastamise ja parandab oluliselt prindikvaliteeti.
Peamised spetsifikatsioonid
|
Kategooria |
Spetsifikatsioon |
|
Esitus |
Korduva positsioneerimise täpsus: ±15 μm |
|
Korduva printimise täpsus: ±30 μm |
|
|
Välja arvatud puhastamine ja printimine: < 1,2 sek |
|
|
CT töötlemine: 6 min |
|
|
Line Change CT: 4 min |
|
|
Laminaadi töötlemine |
Laminaat Mõõdud: 80×50 mm – 1500×510 mm |
|
Laminaadi paksus: 0,8–6 mm |
|
|
Mehaaniline võtteulatus: 1500 × 510 mm |
|
|
Laminaadi maksimaalne kaal: 100 kg |
|
|
Marginaalne vahe: 3,5 mm |
|
|
Kõrgus ülaosast: 15 mm |
|
|
Jõuülekande kõrgus: 900 ± 40 mm |
|
|
Maksimaalne edastuskiirus: 1500 mm/s |
|
|
Edastamisviis: ühe-sektsiooni juhtsiin |
|
|
Edastamise suund: Vasak → Parem / Parem → Vasak |
|
|
Käigukast sisse/välja: samal küljel |
|
|
Laminaadi tugimeetod: magnetiline sõrmkübar (65 mm), tugiplokid (65 mm) |
|
|
Laminaadi kinnitus: ise{0}}reguleeritav platvorm, käsitsi pressimisleht, painduvad küljeklambrid |
|
|
Printimise parameetrid |
Trükikiirus: 10–200 mm/s |
|
Trükirõhk: 0,5–15 kg |
|
|
Printimisrežiim: ühe- või kahekordne |
|
|
Kaabitsa tüüp: kumm / teras (nurk 45 kraadi / 55 kraadi / 60 kraadi) |
|
|
Eemaldaja kaugus: 0–20 mm |
|
|
Eemaldaja kiirus: 0–20 mm/s |
|
|
Terasvõrgu suurus: 720×300 mm – 1180×750 mm |
|
|
Võrgusilma positsioneerimine: käsitsi |
|
|
Puhastamise parameetrid |
Puhastussüsteem: kuiv / märg / vaakum |
|
Puhastusasend: paremal |
|
|
Puhastuskiirus: 10–200 mm/s |
|
|
Puhastusvedeliku kasutamine: automaatne ja käsitsi |
|
|
Puhastuspaberi kasutamine: automaatne ja käsitsi |
|
|
Nägemise parameetrid |
FOV: 10×8 mm |
|
Kaamera tüüp: 1,3 MP digikaamera |
|
|
Pildivõtusüsteem: üles{0}}alla pildistamine reguleeritava valgusallikaga |
|
|
Võtteaeg: 300 ms |
|
|
Numbritüübid: ring, ruut, romb, rist, liimimispadi |
|
|
Märgi suurus: 0,5–6 mm |
Tooteandmed on ainult viitamiseks. Viimase teabe kinnitamiseks võtke meiega ühendust.
