Sissejuhatus

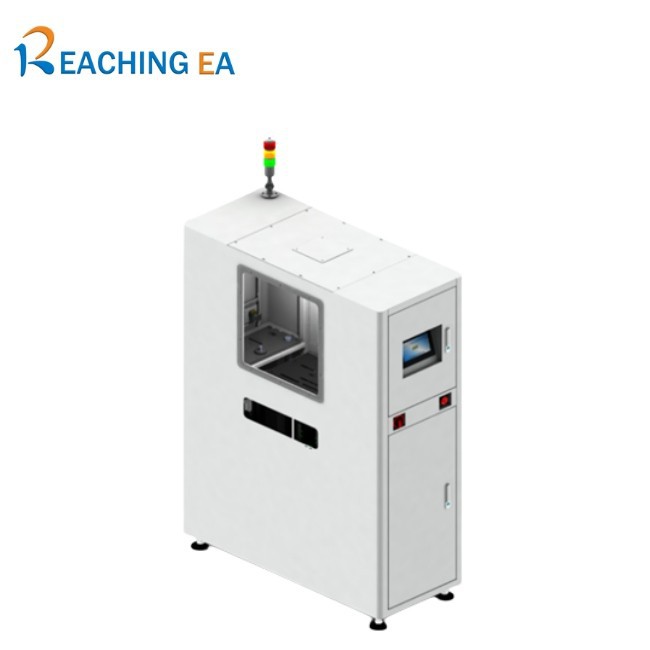

REA SMT Belt Buffer on loodud teie SMT tootmisliini optimeerimiseks, pakkudes tõhusat ja paindlikku trükkplaatide käsitsemist. See masin, mis asub strateegiliselt pärast SPI-d (Solder Paste Inspection) või enne AOI-d (automaatne optiline kontroll), pakub intelligentset PCB-salvestust ja voolu juhtimist.

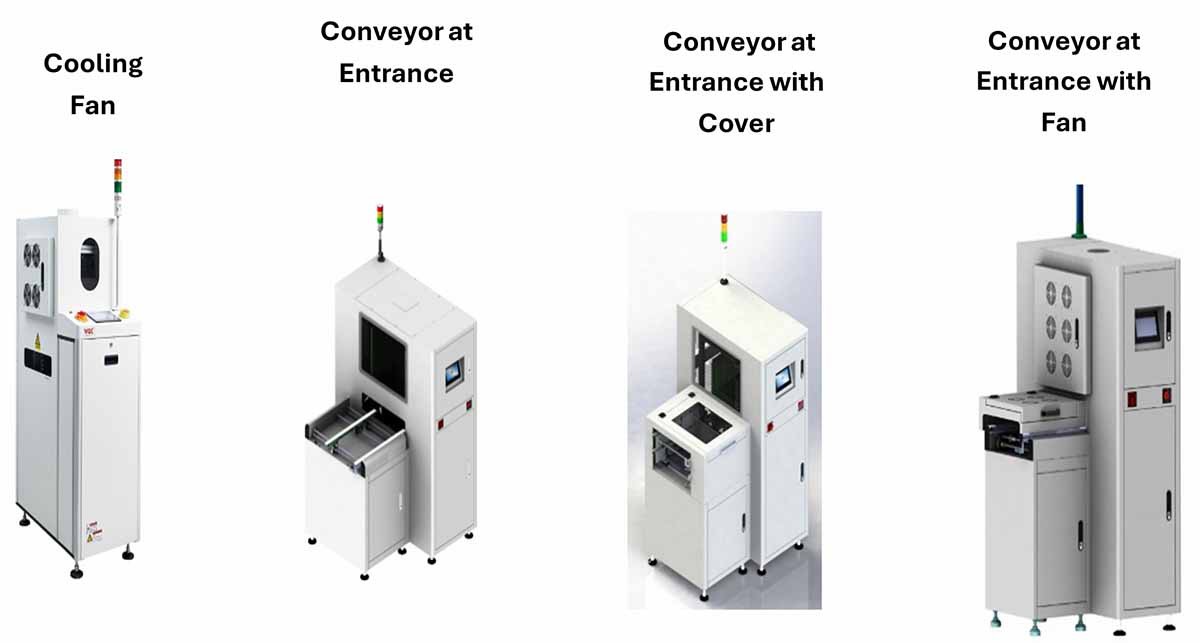

Saadaolevad valikud
1. Jahutusventilaator
2. Konveieri osa sissepääsu juures
3. Konveieri osa väljumisel
4. Konveieriosa nii sisse- kui ka väljapääsu juures
5. Jahutusventilaator, konveieriosa ja kate
6. Automaatne laiuse reguleerimine
|
SAADAVAL MUDELID JA SUURUSED |
||
|
Mudeli nr. |
PCB suurus |
Masina suurus |
|
BB9350 |
50*50~L460*L350mm |
L502*L880*K1650mm |
|
BB9460 |
50*50~L535*L460mm |
L610*L995*K1650mm |
Tooteandmed on ainult viitamiseks. Viimase teabe kinnitamiseks võtke meiega ühendust.
põhiomadused
- Salvestab kuni 24 PCB-d, iga kihi vahele jääb 23 mm.
- Toetab nii First In, First Out (FIFO) kui ka Last In, First Out (LIFO) toiminguid koos juhtimisvõimalustega.
- Teatud kihtide salvestusruumi keelamine on saadaval{0}}ekraani liidese kaudu.
- Seadistage ladustamisaeg vastavalt oma tootmisvajadustele.
- Kui lintpuhver asetatakse ahju järele, peatab see täiendavate kaubaaluste (PCB-de) sisenemise, kui eelseadistatud salvestuskogus on saavutatud-signaaljuhtimisega.
|
SPETSIFIKATSIOON |
||
|
Üksus |
Peamine spetsifikatsioon |
|
|
Transpordi suund: |
Ees fikseeritud, vasakult paremale või paremalt vasakule (valikuline) |
|
|
Iga pesa kõrgus: |
23 mm |
|
|
PCB serv: |
3 mm |
|
|
Transpordi kõrgus: |
900+50/-20 mm |
|
|
Tõste mootor: |
Panasonicu teenindusmootor |
|
|
Transpordi mootor: |
Sammumootor |
|
|
PCB laadimiskaal: |
Alla 2 kg |
|
|
PCB laadimine: |
Saab juhtida PCB-sid esimene sisse esimene välja või viimane sisse esimene välja |
|
|
Reguleeritud laius: |
Mootori laius reguleeritav puutetundlikult ekraanilt |
|
|
Vahelduvvoolu toide: |
AC220V/50-60HZ (ühe elektrikarbi juhtimine) |
|
|
Tõsteplatvorm: |
Kuulkruvitõstuk, kõik ühes komplektis alumiiniumist tõsteplatvorm |
|
|
Juhtimissüsteem: |
Omron PLC ja Panasonicu andur |
|
|
Juhtpaneel: |
Weinview puutetundlik ekraan |
|
|
Raamistikud: |
3,0 mm metallplekk keevitatud, PC-värvi kattega pinnal |
|
|
Suhtlus: |
Standardne SMEMA |
|
Tooteandmed on ainult viitamiseks. Viimase teabe kinnitamiseks võtke meiega ühendust.
