Lämmastiku tagasivooluga jootmisahi

See täiustatud lämmastiku tagasivooluga jootmisahi on loodud vastama kaasaegse suure{0}}tihedusega ja plii-vaba SMT tootmise nõudmistele.
Täpse termokontrolli, tõhusa lämmastikuhalduse, intelligentse voo taastamise ja stabiilse transpordisüsteemi integreerimisega tagab masin ühtlase jootekvaliteedi, suure läbilaskevõime ja protsessi pikaajalise stabiilsuse{0}}.

Süsteem, mis on loodud nii suure-segamise kui ka-mahuga tootmiseks, tagab usaldusväärse jõudluse keeruliste PCB-koostude puhul, sealhulgas peened{2}}sammkomponendid, BGA, CSP ja suure termilise massiga plaadid.
Selle modulaarne disain, madalad kasutuskulud ja intelligentne juhtimisarhitektuur muudavad selle ideaalseks lahenduseks kvaliteedile, tõhususele ja töökindlusele keskendunud tootjatele.

Täpne lämmastiku kontroll kogu protsessi vältel

Meie täiustatud lämmastikusüsteem pakub sõltumatut suletud{0}}ahelaga hapniku jälgimist igas temperatuuritsoonis, tagades stabiilsed madalad hapnikusisaldused kogu tagasivooluprotsessi vältel.



Hapniku kontsentratsiooni saab täpselt reguleerida vahemikus 50–200 ppm

Iga küttetsooni sõltumatu juhtimine tagab ühtlase ja korratava jootetulemuse



Optimeeritud lämmastikukasutus vähendab tegevuskulusid, säilitades samal ajal protsessi stabiilsuse

Miks on madal{0}}hapnikusisalduse kontroll oluline?

Madala -hapnikusisaldusega keskkonna säilitamine on tänapäevase SMT-tootmise jaoks ülioluline, eriti plii-vaba jootmise, peensammuga komponentide-ja miniagregaatide puhul.

• Hoiab ära jooteühenduste sekundaarse oksüdatsiooni, parandades niisutust ja vuukide töökindlust
• Laiendab pliivaba -jootmise protsessi akent, muutes protsessi seadistamise ja häälestamise lihtsamaks

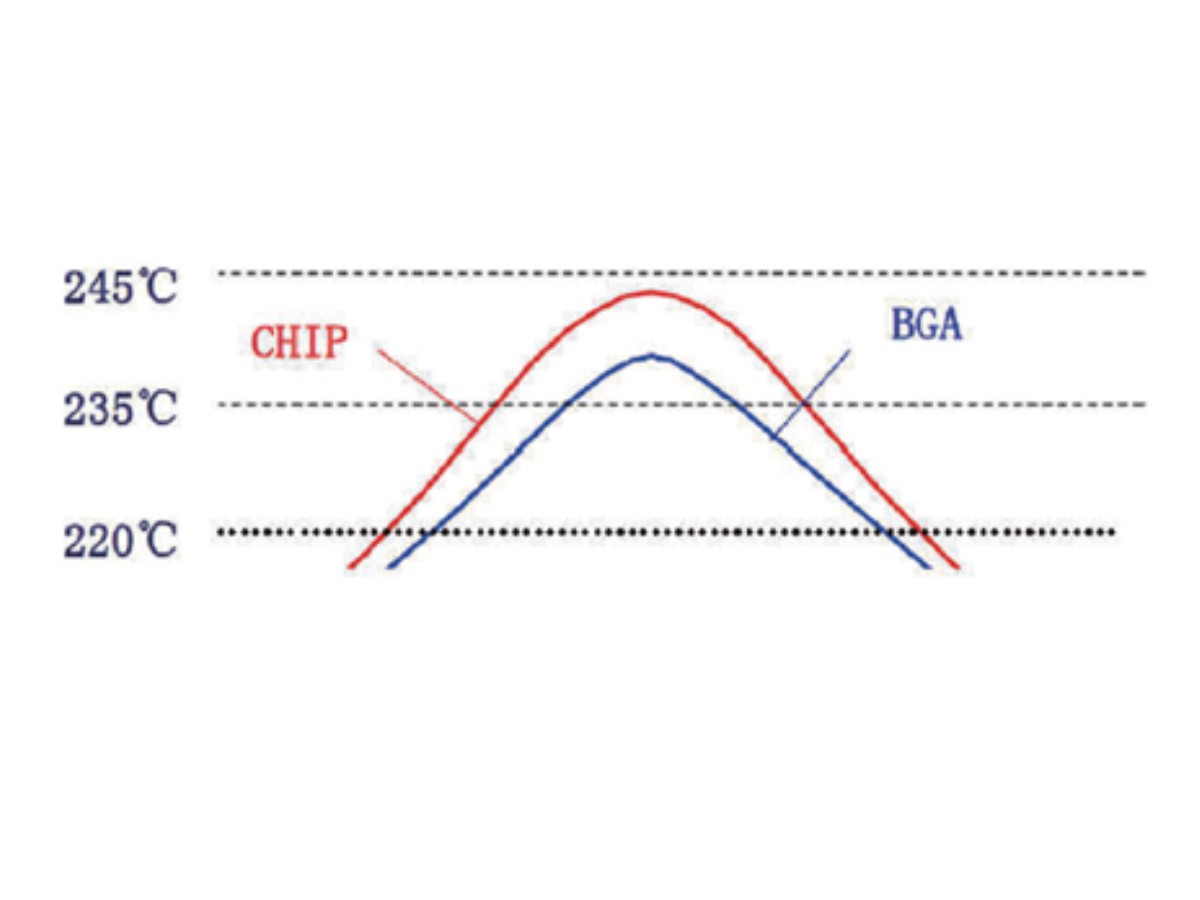

• Vähendab jootepinna pinget lämmastiku atmosfääris, võimaldades madalamat tipptemperatuuri ja lühemat tagasivooluaega

Intelligentne voo taastamise süsteem

Protsessi stabiilsuse ja puhtuse edasiseks parandamiseks integreerib süsteem intelligentse voo taastamise lahenduse.



Lavastatud voo taastamise disain

Räbusti lendumise füüsikalisi omadusi võimendades püütakse lenduvad orgaanilised ühendid kinni ja regenereeritakse etapiviisiliselt, vähendades saastumist ahjus

Alumine heitgaaside taastamise disain

Spetsiaalselt konstrueeritud alumine heitgaaside taaskasutusstruktuur takistab voo kogunemist väljalaskeavadesse, kõrvaldades voo tilkumise probleemid tootmise ajal.

Suure-tõhususega eelsoojendusmoodul

Disainitud stabiilse ja ühtlase kuumutamise tagamiseks isegi suurte komponentide suuruse erinevustega plaatide töötlemisel.

• Säilitab kõrge termilise efektiivsuse madala konvektsiooniga õhuvoolu korral
• Minimeerib temperatuurivarju{0}}segatehnoloogiaga PCB-koostudel
• Tagab sujuva ja usaldusväärse soojusülekande eelsoojendusest tagasivooluni

Suur läbilaskevõime, madal energiatarve

Süsteem on loodud kõrge tootlikkuse saavutamiseks ilma energiatõhusust ohverdamata.

• Tootmiskiirus kuni 160 cm/min
• Optimeeritud soojusjuhtimissüsteem vähendab üldist energiatarbimist
• Ideaalne suure{0}}kiire ja suure täpsusega-trükkplaatide montaažiliinide jaoks

Suurepärane temperatuuri reguleerimise täpsus

Täpne temperatuuri reguleerimine on pideva jootmiskvaliteedi jaoks kriitiline.

• Temperatuuri hälve seadistatud väärtuse ja tegeliku väärtuse vahel ±1,0 kraadi piires
• Temperatuuri kõikumine tühi{0}}koormuse ja täis-koormuse vahel 1,5 kraadi piires
• Temperatuuride erinevus külgnevate tsoonide vahel 100 kraadi piires, mida toetab kiire soojenemis- ja jahutusreaktsioon

Kiire termilise taastumise võimalus

Täiustatud PID-juhtimissüsteem koos suure soojus{0}}võimsusega ahjustruktuuriga tagab kiire termilise kompensatsiooni isegi muutuvate koormustingimuste korral.

• Temperatuuri kiire taastumine pideva tootmise ajal
• Stabiilne soojuslik jõudlus täis-koormus- ja-koormuseta tingimustes
• Ahju temperatuuri kõikumine ±1,5 kraadi piires

Mitme-tsooni kahe-poolne jahutuskujundus
Täiustatud jahutusmoodul tagab kiire, kontrollitud ja ühtlase jahutamise pärast tagasivoolu.

• Mitme-tsooniga, kahe-poolne jahutusstruktuur
• Mõeldud suure soojusmassiga PCB-sõlmedele
• Tagab madala ja stabiilse toote väljalasketemperatuuri

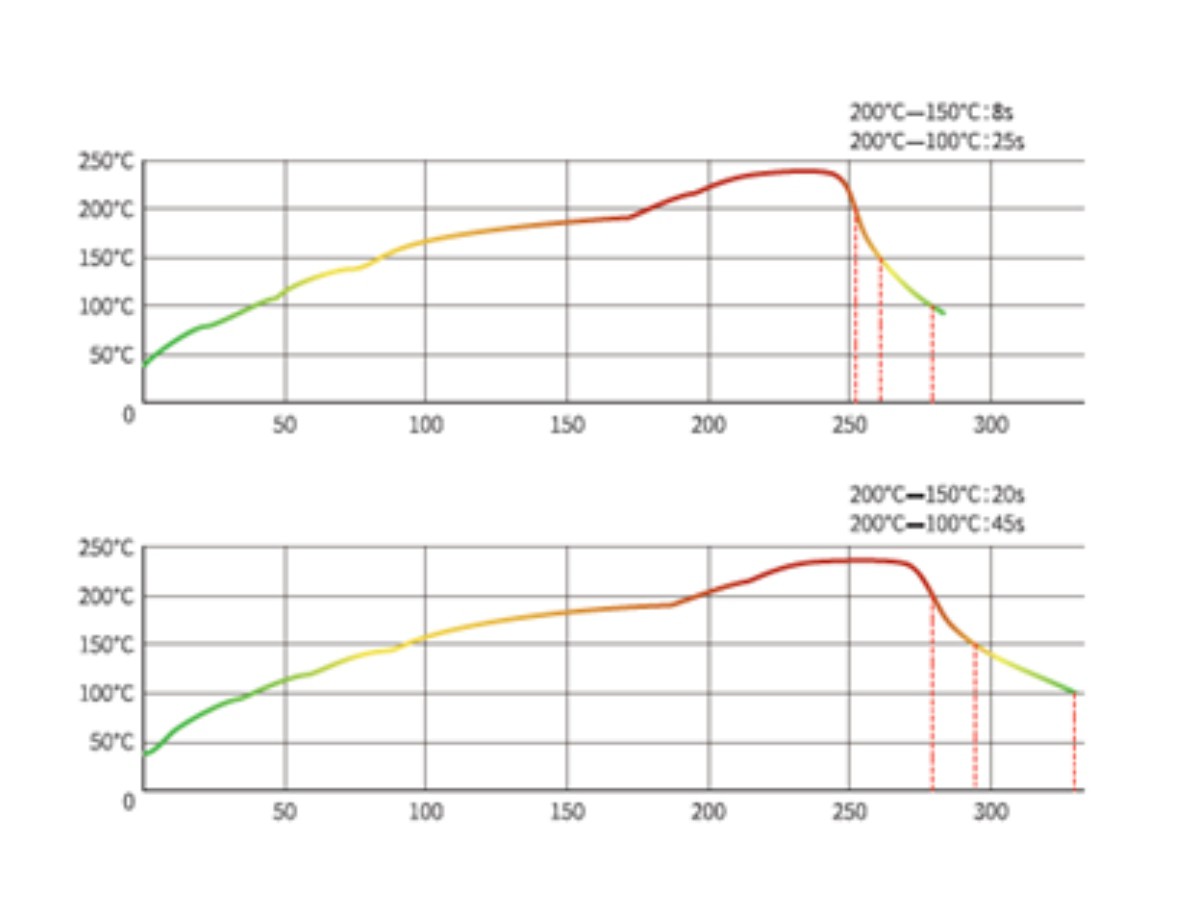

Suurepärane jahutus võrreldes traditsioonilise disainiga

Võrreldes tavalise ühepoolse{0}}jahutusega saavutab see süsteem oluliselt kiirema jahutuskiiruse:

• Kiirem temperatuurilangus 200 kraadilt 150 kraadile
• Lühem jahutusaeg 200 kraadilt 100 kraadini
• Parem profiili ühtsus kogu PCB ulatuses

KTS seeria

KTD seeria

KTS-L-seeria

Tooteandmed on ainult viitamiseks. Viimase teabe kinnitamiseks võtke meiega ühendust.

 Rohkem kui lihtsalt seadmete pakkumine - täielikku SMT-liinilahendust
Reaalne projektikogemus paigaldatud ja töötavate SMT-liinidega
Tugev insenertehniline tugi automatiseerimiseks ja integreerimiseks
Vähem integreerimisrisk ja kiirem liini käivitamine-
Spetsiaalne tehniline tugi kogu projekti elutsükli jooksul

Oleme spetsialiseerunud SMT liinide terviklikele lahendustele ja automatiseerimise integreerimisele, tarnides usaldusväärseid seadmeid ja tõestatud tootmisliine, mida toetab tõeline projektikogemus.
